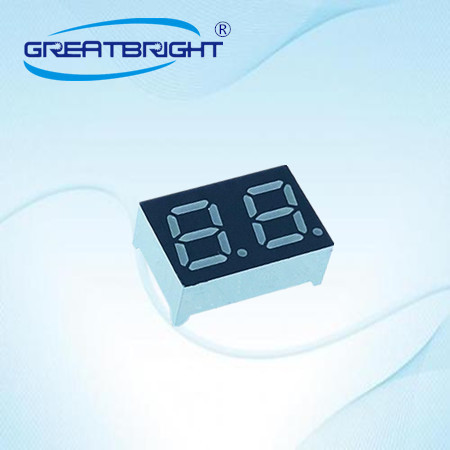

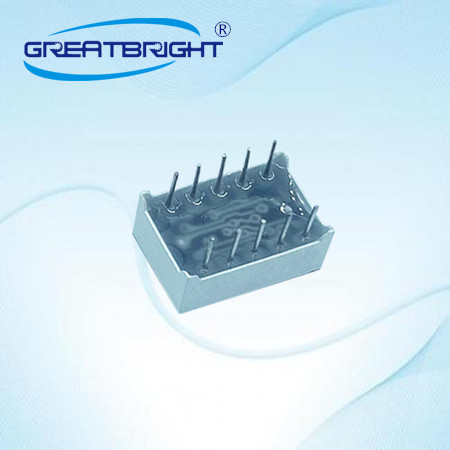

2位数共阳共阴红光蓝光led数码管显示屏模组

2位数共阳共阴红光蓝光led数码管显示屏模组
台铭光电数码管坚固耐用、高节能、寿命长、多变幻等等
台铭光电数码管坚固耐用、高节能、寿命长、多变幻等等
联系我们
2位数共阳共阴红光蓝光led数码管显示屏模组 立即咨询
首页/产品/数码管led系列

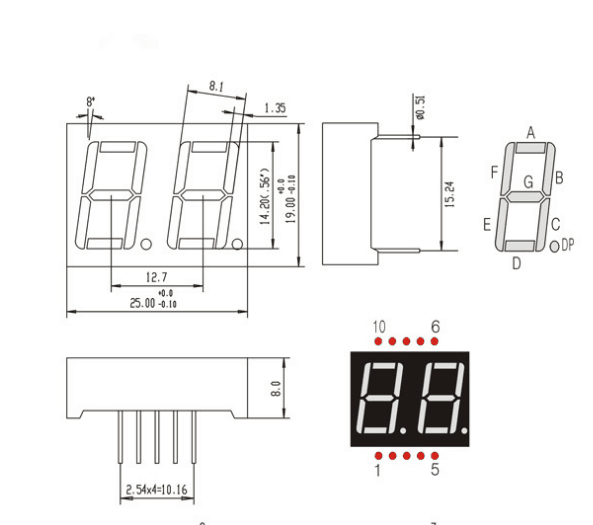

技术规格


注:发光颜色、功率、波长、亮度、色温、尺寸可按客户要求做货。

极限参数(Ta=25℃):
下表是一个高亮红色发光二极管的极限参数:

参数

超高亮红色

高亮红

黄绿色

黄色

蓝色

翠绿色

白色

单位

反向电压

Vr

5
5
5
5
5
5
5

V

正向电流

If

20

20

20

20

20

20

20

mA

峰值电流

Ipeak

40

40

40

40

40

40

40

mA

功耗

Pt

40

36

44

42

66

66

66

mW

工作温度

Ta

-30~+70

储存温度

Tsta

-40~+85












光电参数(Ta=25℃):

下表是一个高亮红色发光二极管的光电参数:

发光颜色

波长
(nm)

正向压降
IF=20mA (v)

反向电流
VR=5v(uA)

光强
IF=20mA(mcd)

λP

△λ

TYP

MAX

MAX

TYP

超高亮红色

625

20

2.1

2.5

20

100

高亮红

630

20

2.1

2.5

20

20

黄绿色

571

30

2.2

2.6

20

12

黄色

590

35

2.1

2.5

20

60

蓝色

470

40

3.0

3.5

20

50

翠绿色

517

40

3.0

3.5

20

200

白色



3.0

3.5

20















贮存及运输
1、数码管为电子产品应做好防潮工作;
2、数码管为静电敏感器件,安装有静电感器件的印制电路板或整机储存时,也要采取防静电措施;
3、运送或传递时,要尽量减少机械振动和冲击;在搬运时应轻拿轻放,堆放时不要堆放过高,也不
要把过重的物品放在上面以免压坏LED。



数码管焊接条件
1、手工焊接温度:<250度;焊接时间:3s
2、浸锡、波峰焊预热温度:100度(不超过120度,升温平稳)
3、焊接温度:235-245度(寻找最佳温度)
4、焊接时间:<3s
5、超出以上条件,数码管失效急剧上升



使用条件:(推荐恒流使用,恒压会出现亮度不均现象)。
1、使用时,电流和电压必须正确;段及小数点上加限流电阻;
2、产品不得在有腐蚀的气体下存储和使用,并且曝露在空气下的时间不能太久,否则会导致氧化;
3、所有接触数码的设备及仪器必须接地;
4、表面有保护膜的产品,可以在使用前撕下来;
5、保护膜撕掉后,不要用手触摸数码管表面;
6、使用电压:段=VF;小数点=VF;
7、使用电流:;动态平均电流3-5mA;1/8占空比、峰值电流40mA;静态:每段5-10mA。
8、蓝色、翠绿色、白色数码管在使用时请采取防静电措施。
